Atelier : Bienvenue au Garage! |
Posté le 26/03/2011 à 02:05 | ||
Récemment, je lançais un appel à l'aide pour trouver un atelier où bosser tranquillement...J'ai eu des retours (merci à vous tous, vous vous reconnaitrez!), mais rien de probant : au choix, trop petit et trop cher, ou alors carrément trop loin...
|
|||
Posté dans : Atelier Affiché 19571 fois.  2 commentaires  |
|||
Atelier : Cabine de sablage |
Posté le 29/11/2011 à 00:56 |
Une cabine de sablage/microbillage... Voilà un outil que je voulais depuis longtemps!  Les modèles du marchés étant trop chers à mon gout, et de plus jamais aux bonnes dimensions (soit trop petit, soit trop grand), je me suis fabriqué une cabine sur mesure, aux dimensions idéales pour mon usage. Les plans :     Comme d'habitude, je commence par des plans sous SketchUp (si vous êtes un habitué de ShamWerks, ça ne devrait pas être une surprise!)... Pour un fonctionnement correct, il faut que le bac de récupération en forme d'entonnoir en bas ait une pente suffisante pour que le sable glisse au fond. Ça m'oblige à avoir un design assez "haut sur patte", ce qui rajoute de la hauteur à l'ensemble, qui est déjà bien haut étant posé sur mon établi (à 95cm du sol)... Du coup, si je veux que la cabine soit sur mon établi, et qu'en même temps l'inclinaison de l'entonnoir soit suffisante, je n'ai pas le choix, il faudra que je sois moi-même debout sur un support (une jante?) pour pouvoir avoir une position de travail acceptable. Coté taille, j'ai dimensionné la cabine pour pouvoir y loger confortablement une jante en 15" maximum. J'ai bien une idée pour ajouter un module d'extension souple pour d'éventuelles grandes pièces plus tard, mais ça attendra... Mon plan SketchUp est à télécharger ici. Construction :La cabine est fabriquée en aggloméré mélaminé blanc de 15mm d'épaisseur. C'est un choix économique avant tout, je déteste travailler ce matériau : en tout et pour tout 37€ de planches. Et le blanc apporte une luminosité supplémentaire qui est la bienvenue à l'utilisation. Les planches sont collées/visées sur une structure en tasseaux de 27x27mm.La seule difficulté, c'est l'"entonnoir" en bas, dans lequel le media est recueilli : pour que l'assemblage soit précis, il faut réaliser des découpes d'angles précises à la scie circulaire... Pour me faciliter la tâche, j'ai imprimé les angles sous SketchUp (en virant l'effet perspective pour avoir une projection parallèle) en format A4 (voir photo) : il n'y a plus qu'à poser la circulaire dessus, et à l'oeil aligner la lame sur l'angle imprimé. J'étais moi-même surpris de la précision de la méthode, mon assemblage n'était pas parfait, mais pas loin! Par contre, l'un des angles était trop grand pour ma circulaire : j'ai du coller temporairement une lamelle de bois sous la semelle de la scie pour atteindre les 55.7° (la scie n'allant pas au delà de 45°). Un peu limite comme méthode, mais ça l'a fait.                     Le pistolet de sablage vient d'eBay, un modèle à 18.90€ utilisant des buses céramiques standards ; les gants aussi viennent d'eBay, 19.95€. J'aurais pu les fabriquer avec une chambre à air et des gants collés, mais je trouvais le tarif correct. La vitre est en plexiglas de récupération qui trainait dans le garage : il faut impérativement lui ajouter une feuille de protection transparente remplaçable à l'intérieur, car la vitre s'opacifie rapidement avec les projections. Au bout du bac de récupération, un bouchon à visser en PVC (collé à l'epoxy) permet de changer le média. Sur le coté droit de la cabine , un coude PVC en 32mm de diamètre sert à raccorder l'aspirateur. Une paire de crochets vissés dans le flanc de la cabine et un élastique servent à maintenant le tube de l'aspirateur en place ; un élastique supplémentaire, enroulé au bout du tube, assure l'étanchéité au niveau du coude PVC. A l'opposé, coté gauche, sur la porte, un autre bouchon à visser en PVC est installé pour l'admission d'air. Cela crée un courant d'air en diagonale, de gauche à droite, qui garde l'intérieur de la cabine clair, sinon on n'y voit rapidement plus rien du tout.
Étanchéité :C'est bien beau de faire une grosse boite, mais encore faut-il qu'elle soit étanche. Pour ça, tous les assemblages jointoyés au mastic silicone (le blanc des salles de bain!) pour l'étanchéité. Tips du jour : un morceau de lame de scie à métaux est parfait pour lisser les joints.La porte sur 2 charnières de volet (pentures anglaises LeroyMerlin 1.95€). L'étanchéité est assurée par un double joint caoutchouc autocollant pour fenêtres ; les charnières sont posées en tenant compte de la sur-épaisseur de ce joint... La fermeture de la porte se fait par 3 tiges filetées avec poignées à visser (poignées en bakélite "récupérées" il y a bientôt 20 ans... sur les fenêtres de mon Lycée. Je savais bien qu'elles me serviraient un jour.). J'y suis peut-être allé un peu fort là, 2 auraient sûrement suffit, mais bon. On serre, ça écrase le joint tout autour de la porte, c'est parfait. Je voulais mettre au départ des "loquets" en métal, mais pas assez solide, pas de réglage possible... J'ai préféré ma solution "maison".
      Rangement :Bon, elle est bien belle cette cabine, mais mon garage est petit et c'est vite encombrant...Sauf que j'avais prévu le coup depuis le début, et calculé les dimensions en fonction : elle est prévue pour se ranger au dessus de l'établi! Enfin, avec une paire de poulies quand même, le bestiau accuse les 20 kilos en ordre de marche!         Premiers tests :Je n'ai pas réussi à mettre la main sur un morceau de caillebotis métalique pour me faire une grille à l’intérieur de la cabine, donc dans un premier temps les essais se feront avec une simple planche de contre-plaqué comme support pour mes pièces. Ca marche aussi!Premiers tests effectués en utilisant de la microbille de verre (200-300 microns, source Matthys) à 4.5 bars, sur de l'aluminium (pipe d'admission/échappement de l'Albatross). J'ai fait ça un peu à la va vite, en 10 minutes, sans dégraisser la pièce avant, du coup le média s'encrasse et certaines zones ne reviennent pas bien (substance grasse/caoutchouteuse qui s'étale au lieu de s'en aller)... Mais pour un premier essai, je suis content du résultat! L'alu ressort mat/satiné, comme neuf!       ConclusionsL'étanchéité de la cabine est parfaite, à part quelques rares microbilles qui passent dans les gants (au niveau du "repli" que j'ai fait pour les fixer sur leurs anneaux), rien ne sort. Woohoo! Il faut par contre penser à filer un coup de soufflette/pinceau en bas de la porte avant d'ouvrir parce que le sable s'accumule à cet endroit durant l'utilisation ; il faudra que je pense à ajouter un petit "plan incliné" à cet endroit.C'est même presque trop étanche, avec la dépression causée par l'aspirateur, les gants se gonflent malgré l'entrée d'air sur la porte. Et si je bouche cette entrée d'air, les gants deviennent tellement gonflés qu'ils sont rigides! Je vais surement ajouter une seconde entrée d'air pour limiter cet effet. Par contre, comme je m'y attendais, mon petit compresseur 100L/3cv est un peu limite : il tourne beaucoup, il faudra prévoir de faire des pauses pour le soulager... Ou trouver un plus gros compresseur. La soufflette à l'intérieur : mauvaise idée, le système de connexion rapide de l'air comprimé se grippe avec les microbilles. Donc soit on installe un Y pour avoir la soufflette connectée en permanence, soit on se contente de tirer un peu le tube d'alimentation en sable à l'air libre, pour transformer le pistolet de sablage en grosse soufflette... C'est cette seconde solution que j'ai finalement choisie!
Quelques liens dont je me suis inspiré pour faire ma cabine, des bons conseils, des idées, des plans... A lire si vous voulez vous aussi vous lancer dans ce type de réalisation :
A suivre :Bientôt, des essais de dérouillage en remplaçant les microbilles par du corindon (va y avoir du sport!). Je posterai les résultats ici même dans cet article... Et peut-être la création d'un séparateur de poussières cyclonique (façon "Dyson") comme vu ici, ici, ou encore ici.À suivre... |
|
| Posté dans : Atelier Affiché 5995 fois. 1 commentaire |
|
Atelier : Établi |
Posté le 18/10/2011 à 14:13 |
 Le cahier des charges était simple : solide pour pouvoir taper dessus et poser des moteurs complets sans que ça bronche, plus haut que la normale parce que je suis grand et que je me casse le dos sur les établis standards, ajusté au mieux pour optimiser la place (ça reste un box en sous-sol, la place est comptée!) et évidemment... pas trop cher.
Bref, sur mesure obligatoire, d'autant que le sol n'est pas bien plan, donc tous les pieds ont une longueur différente pour s'adapter aux variations...     .Une fois les deux extrémités fixées aux murs de niveau, je pouvais poser une règle de maçon dessus (en fait, deux règles assemblées avec des serre-joints) pour mesurer les longueurs de chacun des pieds intermédiaires. Regardez les photos, c'est plus parlant.
Les pieds sont assemblés chevillés-collés. Le collage se fait en fixant le tout contre une planche de mélaminé le temps du séchage : le serrage est assuré par une sangle à cliquet, les serre-joints servent à garder l'ensemble d'équerre et dans le même plan.     Par dessus, un plan de travail de cuisine en 58mm d'épaisseur (le maximum que j'ai pû trouver), et hop! J'aurais préféré un vrai plan de travail massif fait à partir de madriers assemblés, mais je n'ai ni la place, ni le temps, pour entreprendre ce genre de réalisation. Ce sera pour le jour où j'aurai un vrai atelier!
   Les 4 casiers en métal sous l'établi sont de la récup' (on trouve de tout dans les poubelles hein!), et coup de bol ils rentrent tout juste sous les tiroirs. Juste en dessous de l'étau, on devine l'embase du support moteur VW, fixée sur le coté du pied de l'établi.
Bon, bonne chose de faite, je commençais à en avoir assez là. Je sais, il ressemble à un laboratoire mon garage maintenant, on est bien loin de ce que c'était au départ (cliquez pour voir "l'établi" avant :  ), mais j'aime bien travailler au propre moi... Chacun ses TOC hein??J'vais pouvoir commencer à bosser serieusement maintenant...
|
|
| Posté dans : Atelier Affiché 9142 fois. 2 commentaires |
|
Atelier : Garage project, la rénovation |
Posté le 26/07/2011 à 00:05 |
Acte 1 : les murs...Bon, alors, pour ceux qui n'ont jamais essayé, peindre du parpaing, c'est l'enfer. Surtout avec près de 50 ans de crasse incrustée dedans...J'ai peint les murs en utilisant une peinture qui est en fait une sous-couche... Son blanc est bien suffisant pour un garage, et surtout, elle était en promo. C'est donc la peinture acrylique blanche multi-usages Jullien "Multifond 2" que j'utiliserai. Première couche passée au pistolet HVLP avec une dilution à 50% (c'est limite pour la cohésion du produit, mais ça passe). Le pistolet est bien pratique pour la première couche, ça va au fond des aspérités du parpaing, le souffle chasse la poussière (malgré le brossage préliminaire - masque obligatoire!) et décroche les "gravillons" instables à la surface (qui pourrissent un rouleau en mois de 2 minutes si on attaque directement...). Une seconde couche au rouleau permet de bloquer le fond. Et une troisième couche de finition, très grasse, le rouleau chargé à mort (limite façon enduit!), pour avoir un rendu vraiment blanc uni. Au final, 2 pots et demi de 10L ont été nécessaires pour une surface peinte de 45m² (murs+plafond), alors que chaque pot était donné pour 96m²... Ça boit le parpaing! C'est long, très long, de peindre du parpaing... Tenez vous le pour dit si vous devez attaquer un tel chantier, on y passe beaucoup de temps si on veut un beau résultat...     Acte 2 : le sol...Mon sol était maculé de graisse (voir article précédent), j'ai voulu le nettoyer en utilisant une meuleuse à béton. L'idée est d'enlever 1mm d’épaisseur à la surface de la dalle pour retrouver un support sain... J'ai loué la bécane chez Loxam, cf. photo ci-dessous.Bon, honnêtement, ce serait à refaire, je ne pense pas choisir cette solution. La poussière générée est hallucinante, genre au bout d'une minute d'utilisation ma visibilité s’arrêtait à mes coudes! Je ne voyais même plus mes mains! Obligé d’attendre que la poussière retombe avant de pouvoir continuer... En plus cette poussière super fine s'insinue partout, ça a maculé l'ensemble du sous-sol de l'immeuble, d'où plaintes des voisins, bref, Armageddon! En plus, j'ai découvert que le sol de mon garage n'était pas parfaitement plan, du coup la meuleuse ne pouvait aller dans certains creux... Enfin bref, j'ai quand même pû nettoyer 90% de la surface. Le traitement ensuite, ça a été :
    Acte 3 : l'électricité...Je suis pas électricien mais je m'en suis pas troooooop mal sorti...4 néons au plafond, 3 halogènes au fond au dessus du futur établi, tout le circuit câblé en 2.5mm² rigide sous gaine IRL (avec une tétrachiée de coudes et "té" pour faire clean), 3 prises, 2 inters, et un vrai tableau électrique pour sécuriser le tout.     Voila où j'en suis maintenant : c'est quand même le jour et la nuit par rapport à avant... Lumineux, propre, avec plein de rangements! Bon, OK, c'est encore un peu fouillis sur ces photos, j'ai pas encore tout organisé! Par rapport au plan d'origine (cf. Sketchup article précédent), j'ai déplacé le panneau porte-outils : plus accessible, plus pratique, et plus facile à installer à cet endroit plutôt qu'au dessus de l'établi.
|
|
| Posté dans : Atelier Affiché 15095 fois. 1 commentaire |
|
Atelier : Garage Project |
Posté le 14/07/2011 à 01:08 | ||||

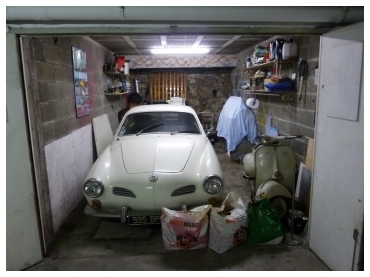

Je bricole dans ce garage depuis plus de 15 ans maintenant...Le sol en béton brut est gras à cause de l'huile et du liquide de frein renversés toutes ces années ; le béton absorbant le gras, c'est innettoyable. Le sol et les murs en parpaings génèrent de la poussière en permanence, le circuit électrique fait peur, les étagères menacent de s'effondrer, l'éclairage insuffisant... Bref, si je veux pouvoir bosser l'esprit tranquille, il est temps de faire un grand coup de propre ici. Comme dirait Murtaugh dans l'Arme Fatale : "I'm too old for this shit".
Le tableau n'est pas tout rose, mais bon, dans l'immédiat je n'ai pas de meilleure solution.
Le projet : Solutions / optimisation de l'espace:Comme d'habitude, Sketchup est mon meilleur ami.
Bon, ben voila le projet... Y'a plus qu'à hein...
|
|||||
| Posté dans : Atelier Affiché 15940 fois. 2 commentaires |
|||||
Tour à métaux Crouzet-Valence VM125 |
Posté le 30/03/2011 à 13:28 |
Pour démarrer le dossier "atelier", voila quelques photos du petit dernier...
Je cherchais depuis longtemps un tour à métaux, mais d'une part ce sont des machines très recherchées (les prix s'envolent), et d'autre part si l'offre est généreuse dans le nord du pays (passé industriel oblige), c'est loin d'être le cas ici, dans le Sud-Est. Et comme on parle de machines qui pèsent lourd, la distance est un paramètre important. Après des mois de surveillance des petites annonces, je finis par trouver mon bonheur sur eBay : un tour Crouzet-Valence VM125, du milieu des années 50! Et vous voulez savoir le meilleur? Le vendeur se trouvait à 10 minutes de chez moi, et il me l'a gentiment livré (merci encore Fabien) avec sa remorque tractée par sa Jeep 1944 (!)... Le tout pour 200€!

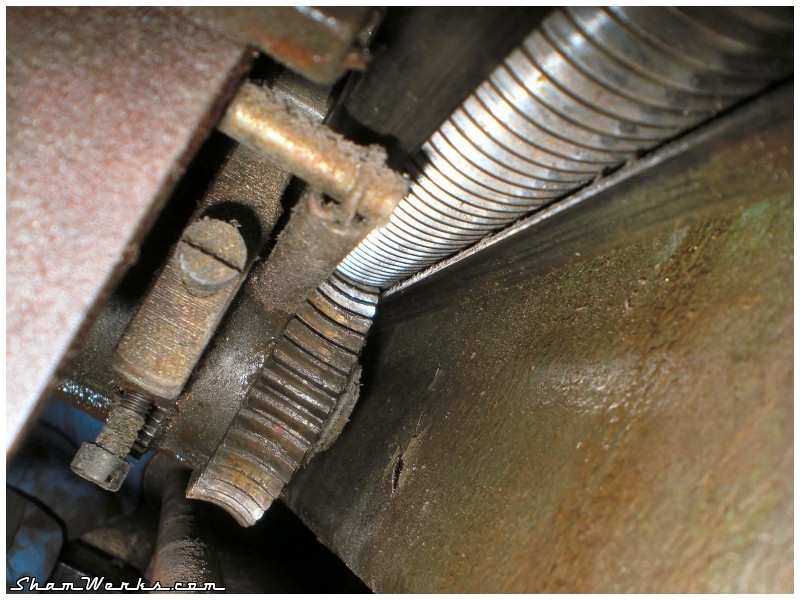

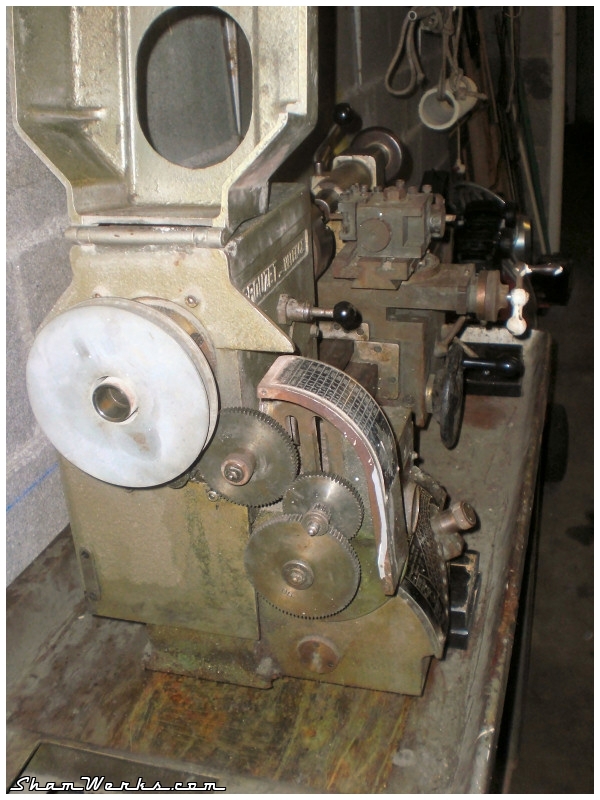

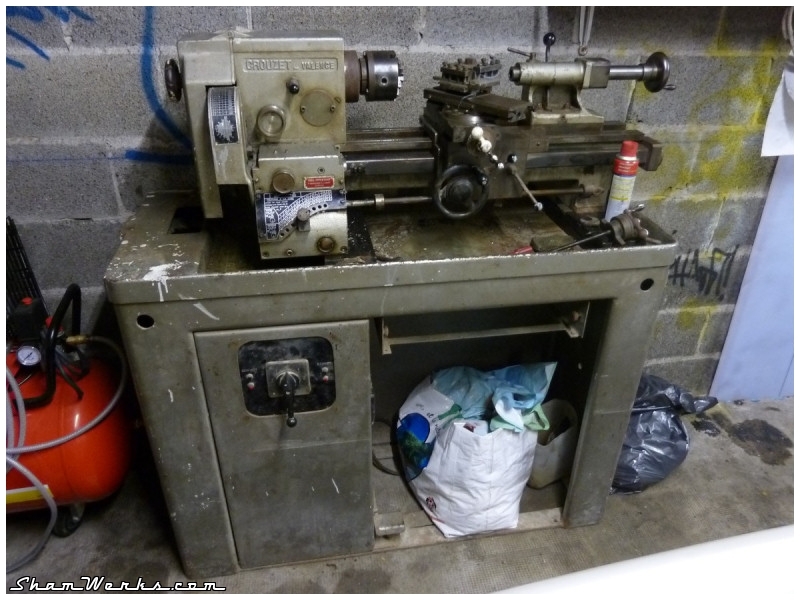

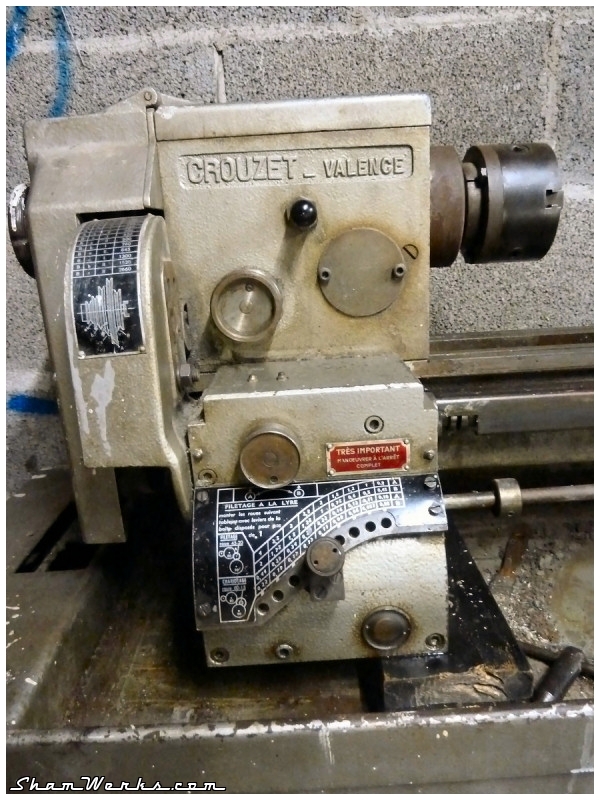

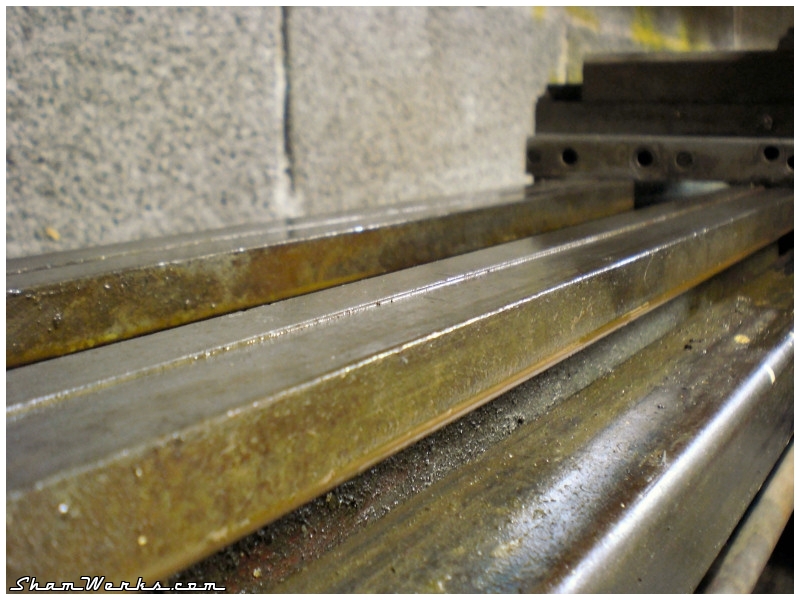

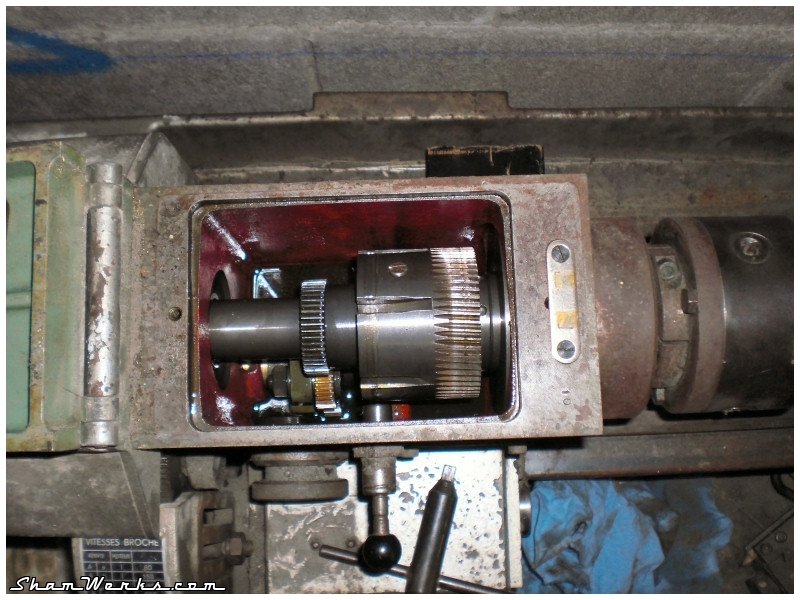

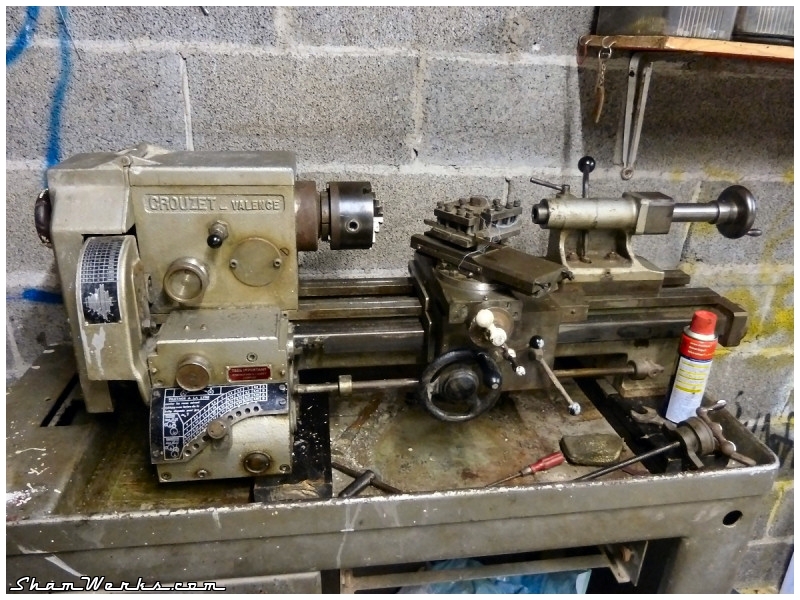

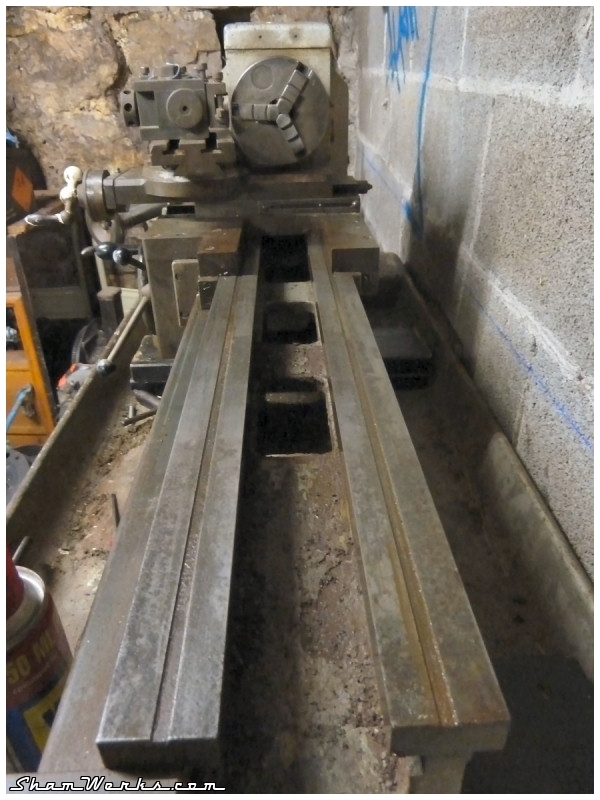

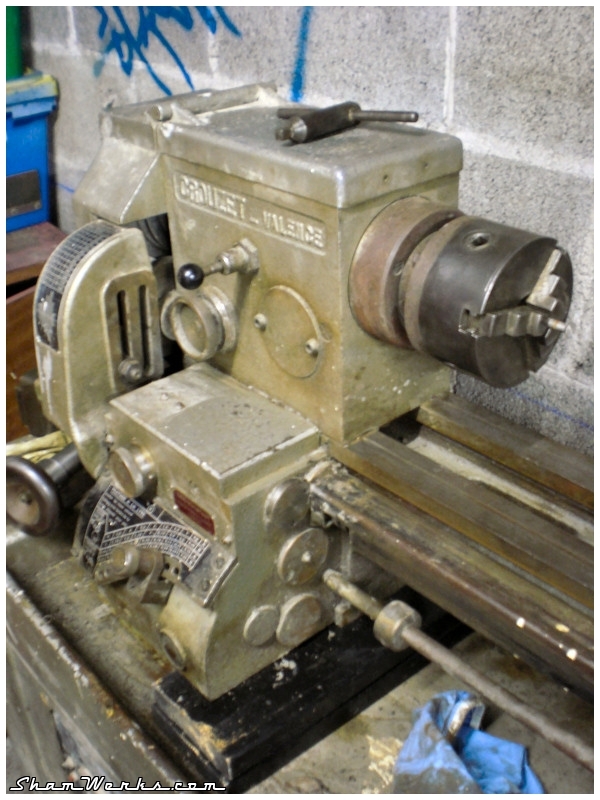

      Un beau bébé qui approche quand même les 400kg sur la balance (merci les potes pour décharger), mais avec un encombrement limité à 120x50cm au sol : le petit tour dont je rêvais depuis des années! Aaaaaaaaah, si je l'avais eu pour fabriquer mon sous marin...       Donc voilà la bête. Beaucoup de nettoyage à prévoir, pour le moment que des bonnes surprises sous les couches de graisse, il est en globalement très bon état (les rails du banc ont souffert de la corrosion, mais rien d'irrémédiable). Je n'ai pas encore tenté de le faire tourner, il me faut un variateur 380V pour ça... A suivre bientôt! |
|
| Posté dans : Atelier Affiché 21038 fois. 1 commentaire |
|
Terrasse Project : Résultat et Conclusions |
Posté le 07/11/2010 à 14:17 | ||||||||||||||||

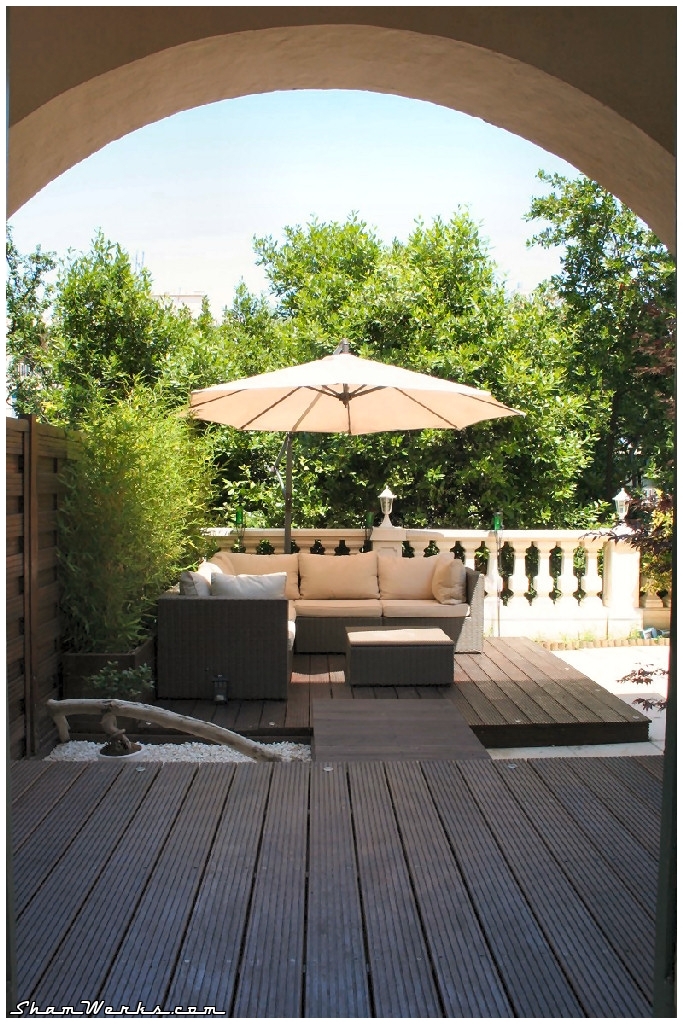

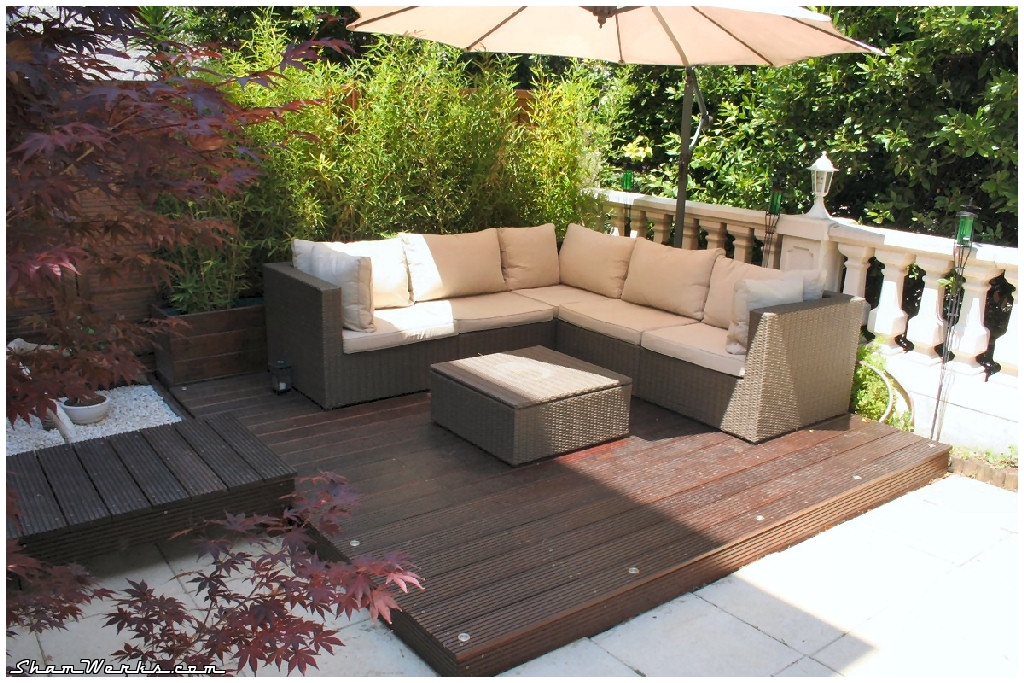

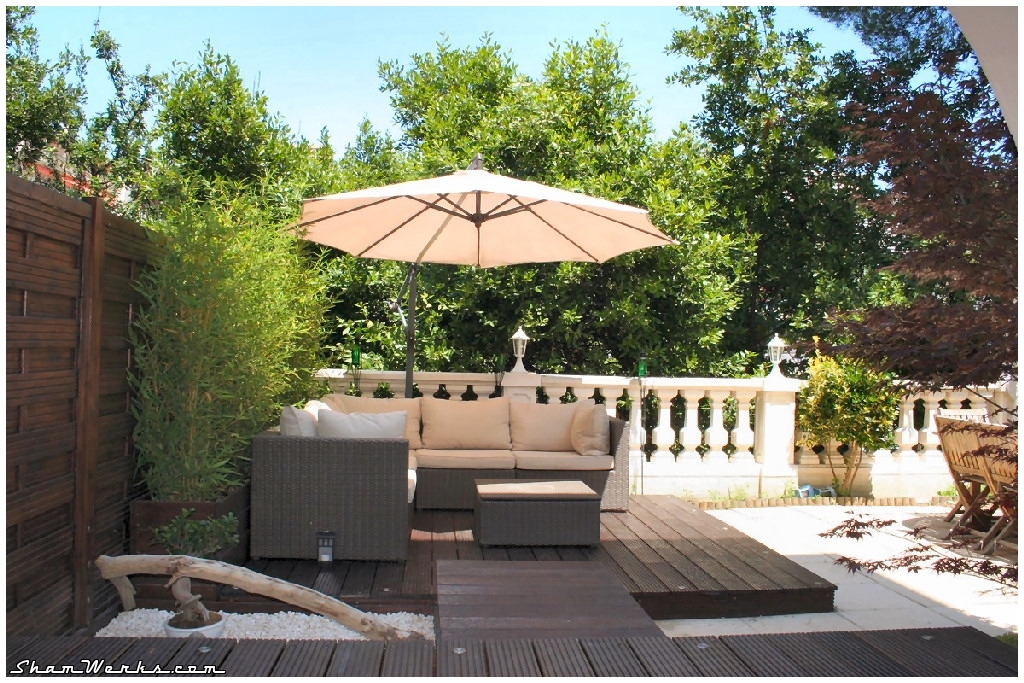

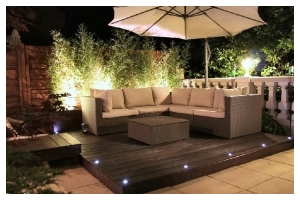

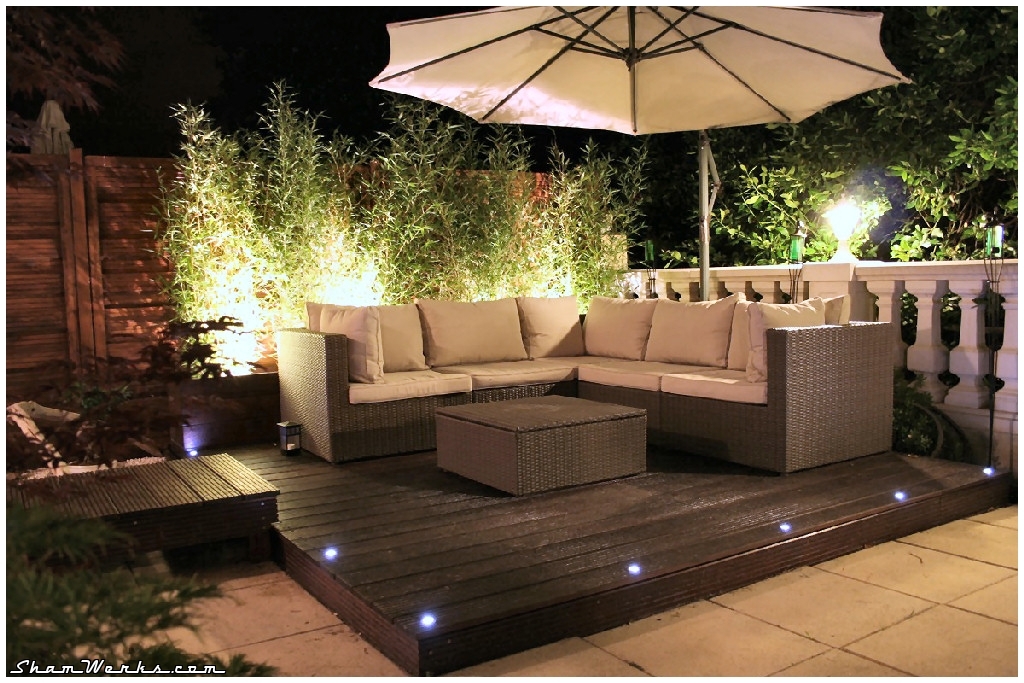

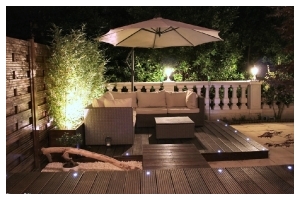

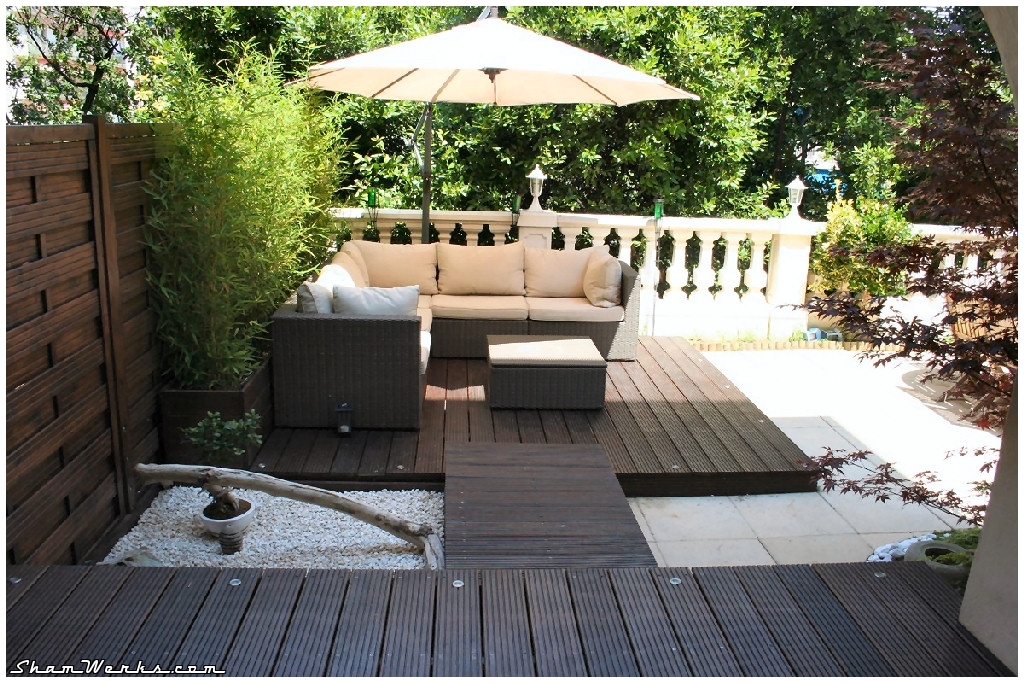

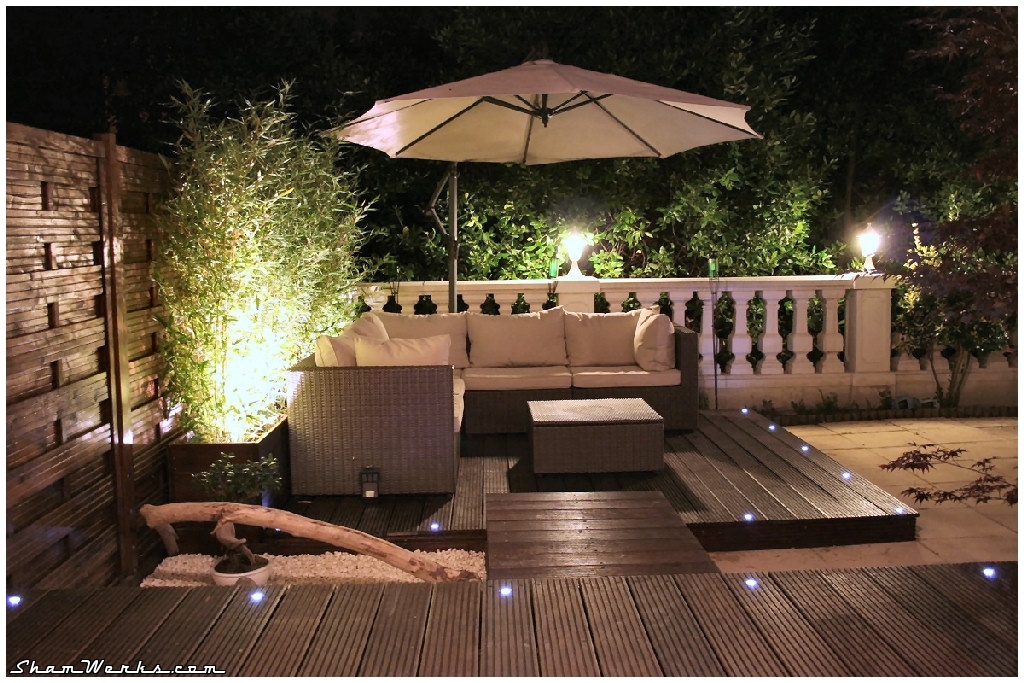

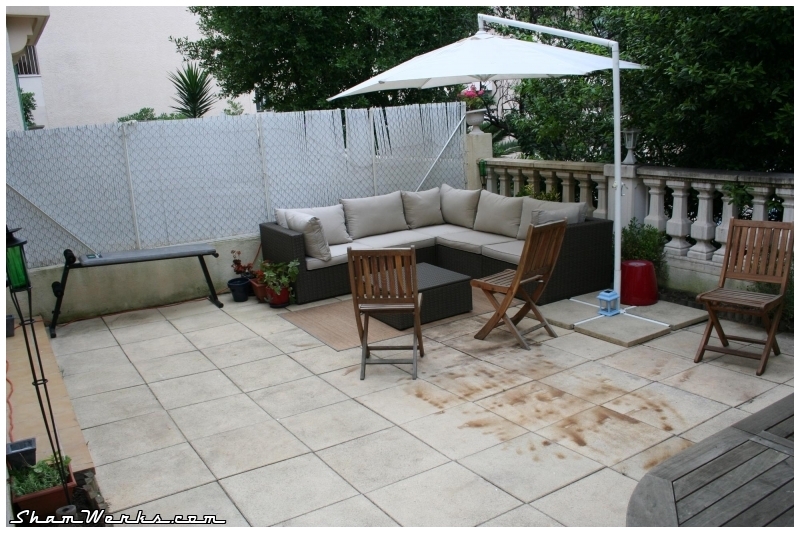

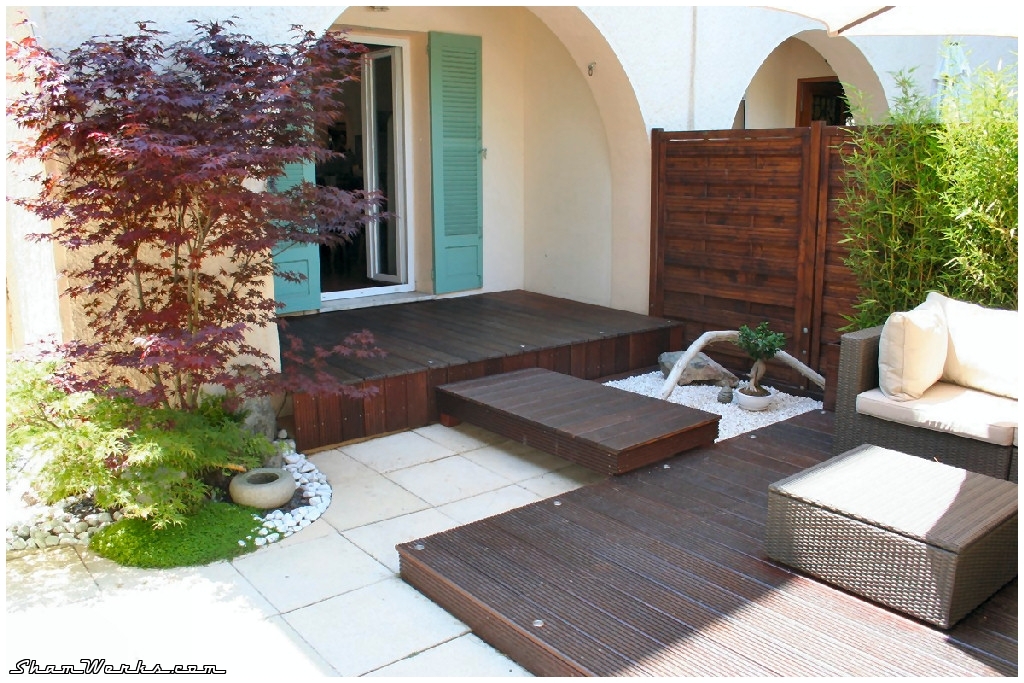

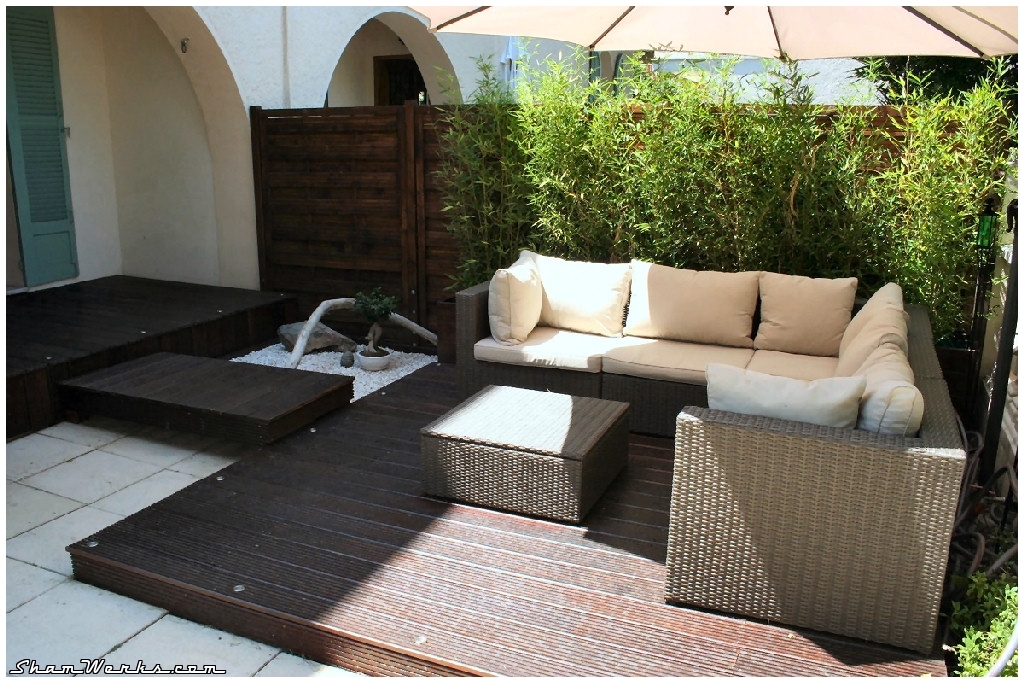

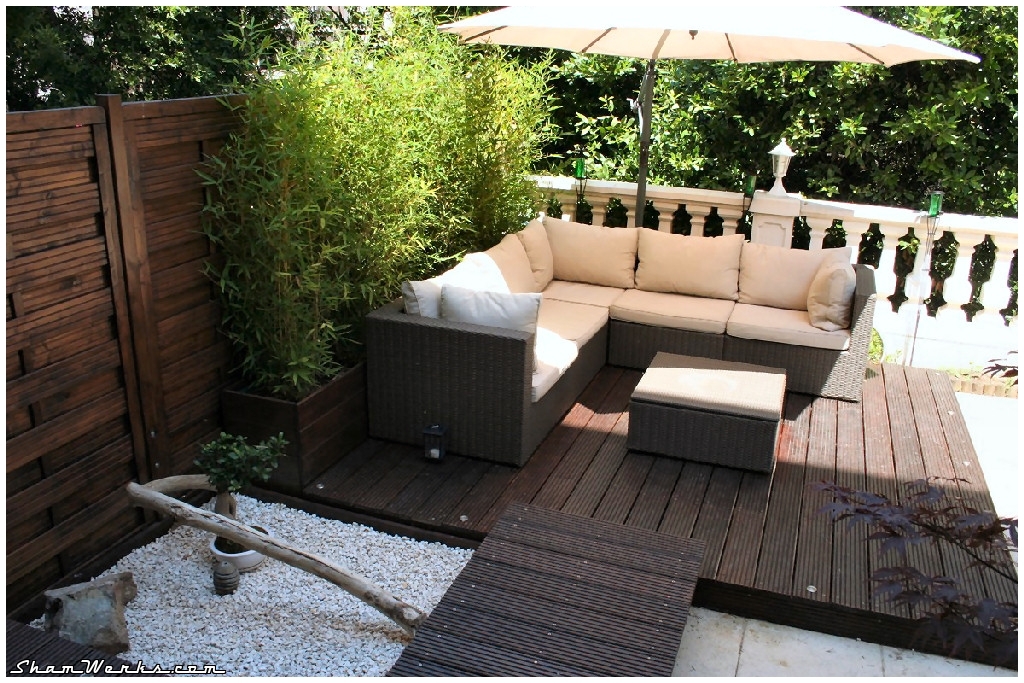

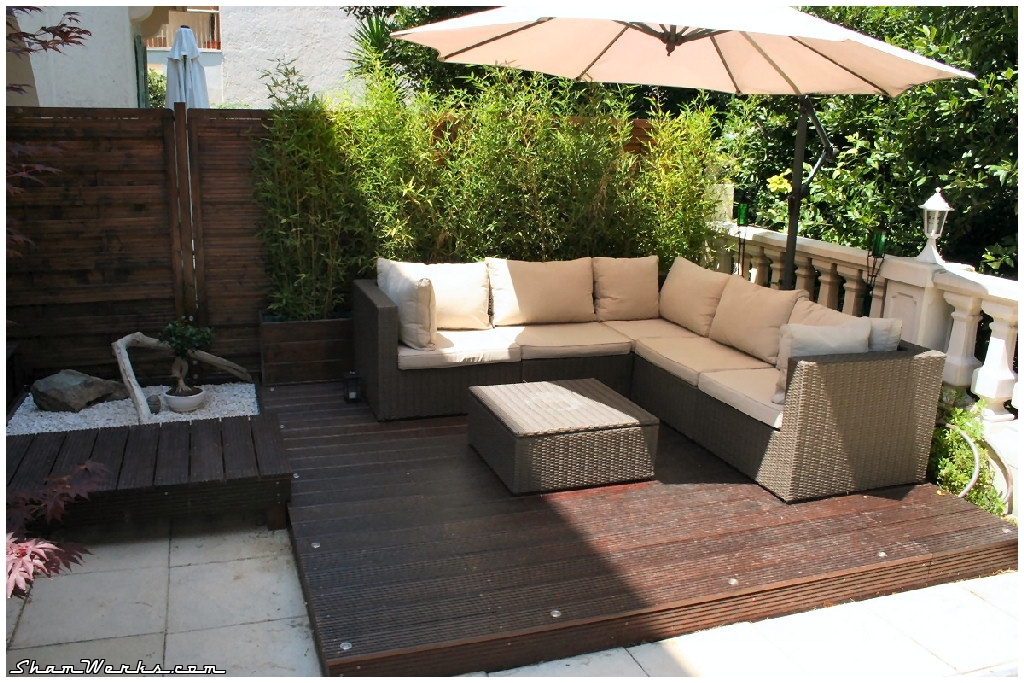

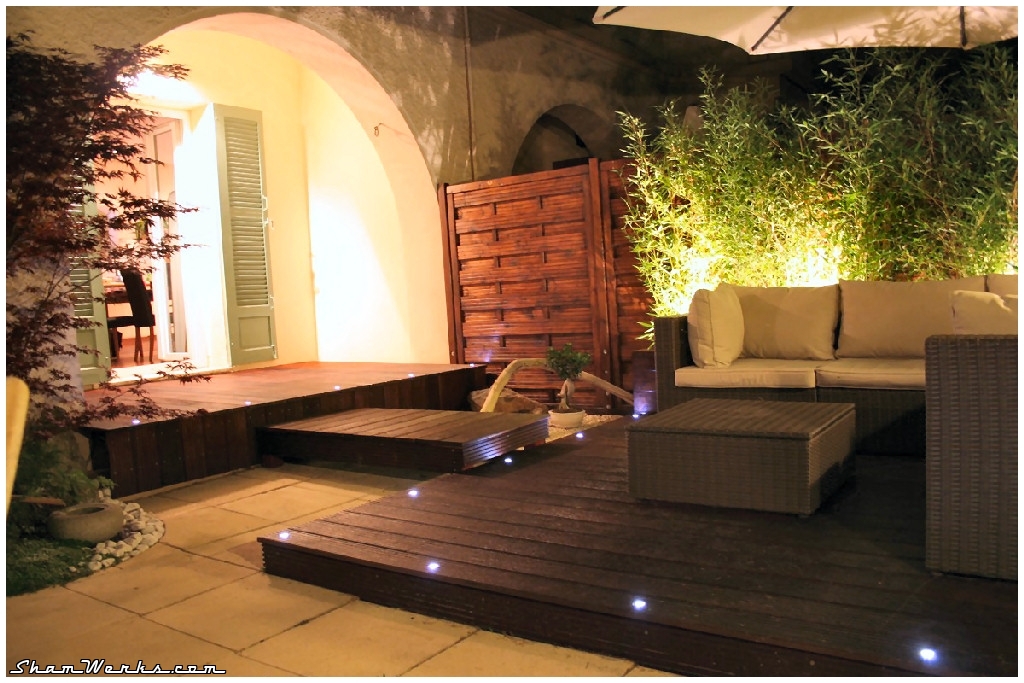

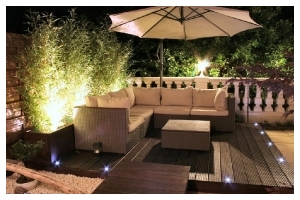

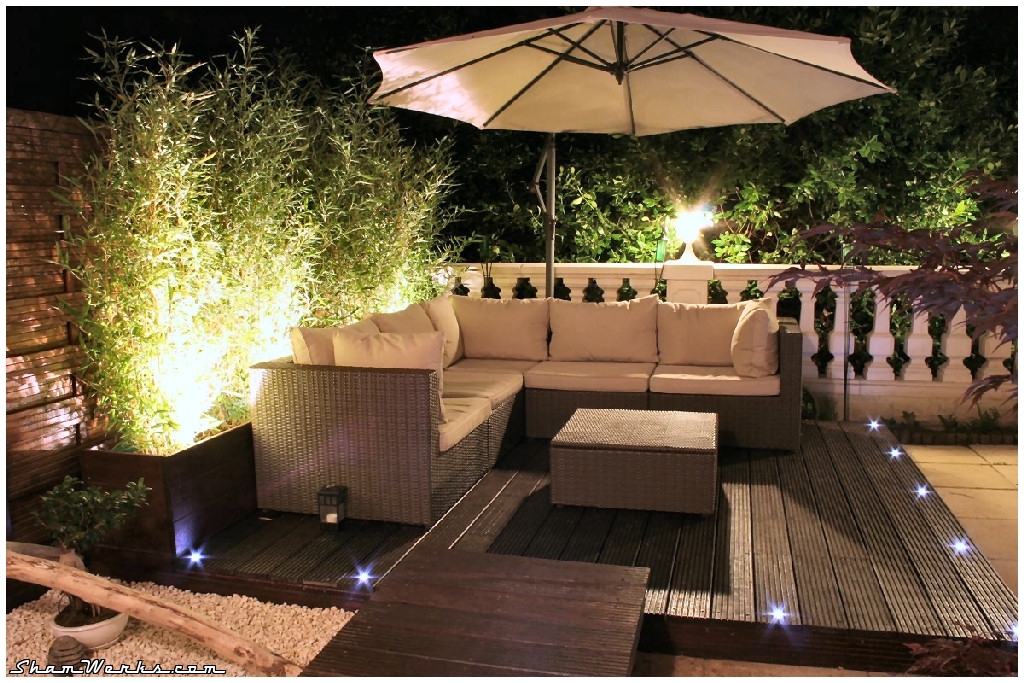

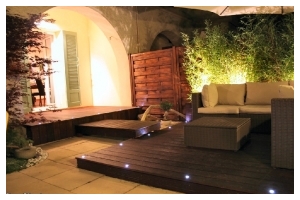

 Bon, même s'il me reste quelques bricoles à fignoler, il est temps de jeter un oeil sur le Terrasse Project terminé... Voila, donc, en photos, le résultat final! (cliquez ici pour voir l'état "avant").
Cela fait maintenant plusieurs mois que la terrasse est terminée, les decks ont déjà passé un hiver et un été complets... J'ai donc un peu de recul sur les choix que j'ai pu faire.
|
|||||||||||||||||
| Posté dans : Terrasse Project Affiché 25108 fois. 2 commentaires |
|||||||||||||||||
Terrasse Project : Jardin Japonais Tsuboniwa Karesensui |
Posté le 04/11/2010 à 16:18 | |||||||||||||

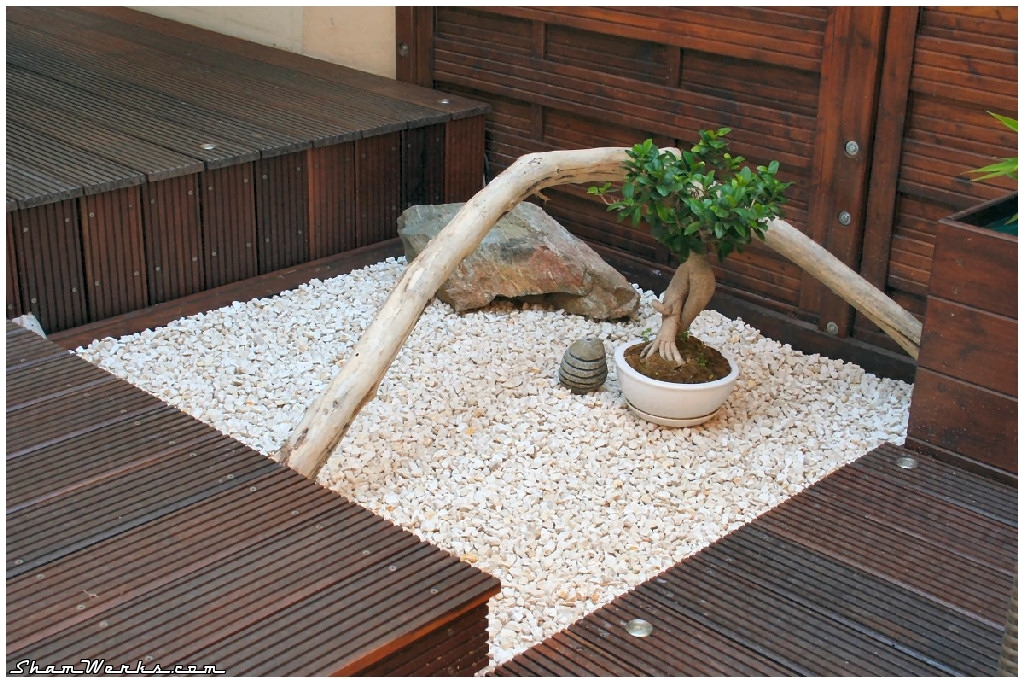

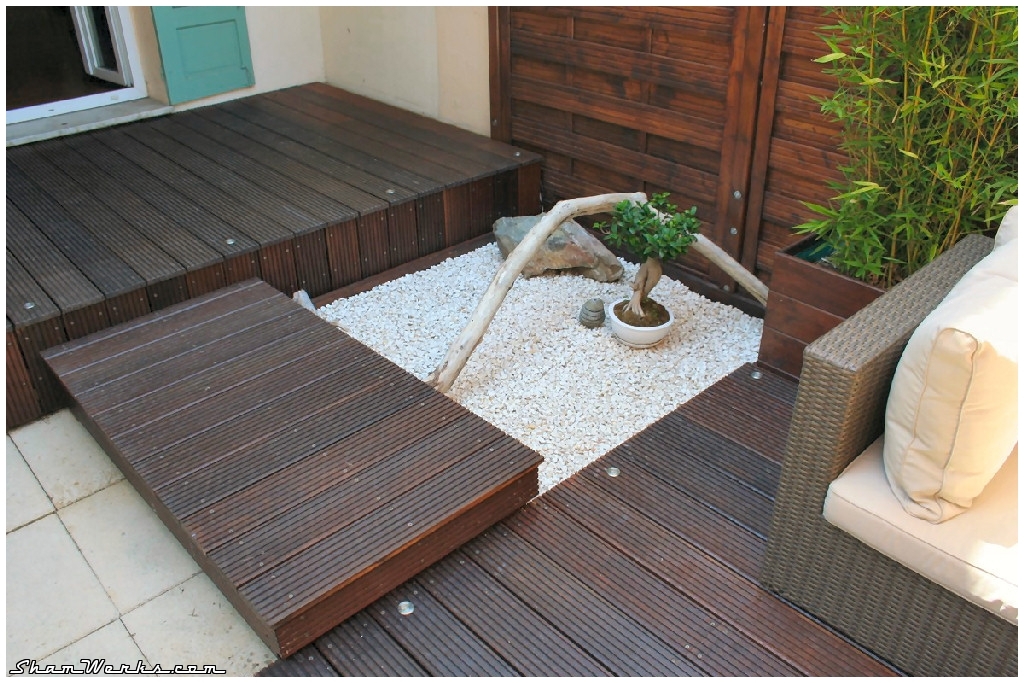

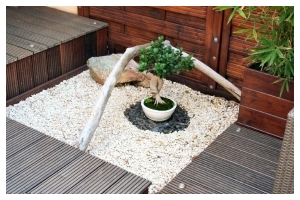

 Oui, bon, je sais, "jardin" est un bien grand mot pour un carré de 1,5m de coté... Mais bon, je tenais à avoir un petit bout de Tsuboniwa Karesensui, ce que l'on appelle communément un "jardin sec" ou "jardin zen".

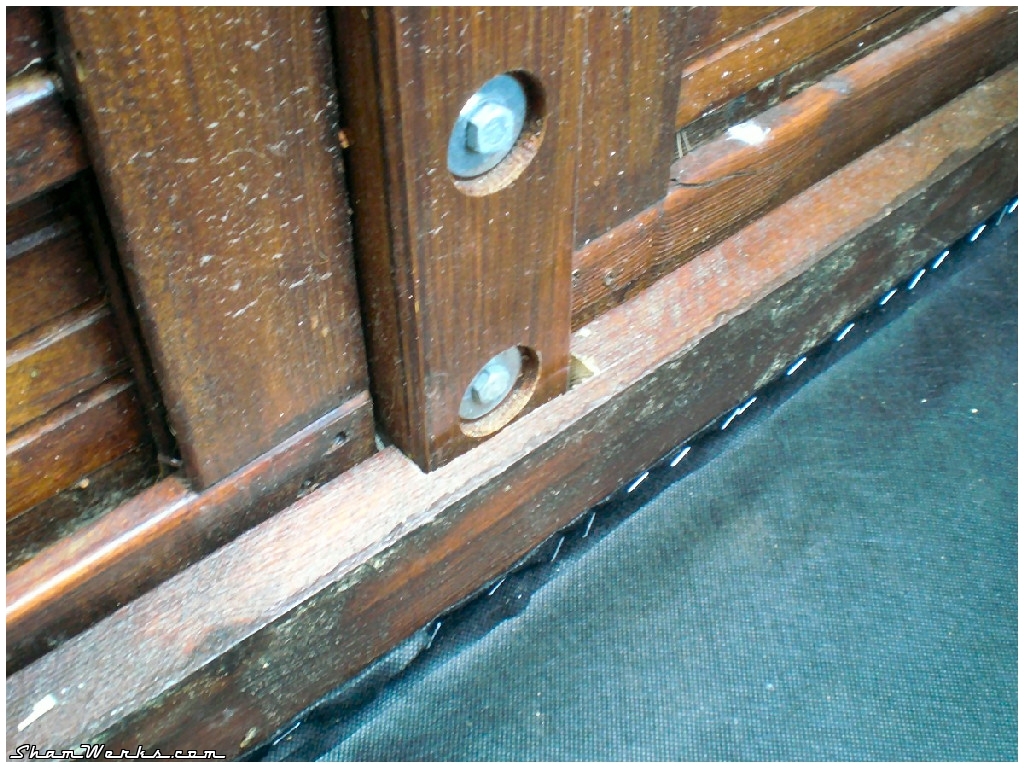

Coté construction, rien de bien compliqué. Juste quelques morceaux de lambourdes rescapés de la construction de deux decks (loggia et lounge), coupés aux dimensions et assemblés ensemble avec quelques vis à bois... Seul détail imprévu, une encoche pour que le cadre s'ajuste parfaitement contre le pare-vue. Rien qu'une scie sauteuse et un ciseau à bois ne peuvent régler en 5 minutes...

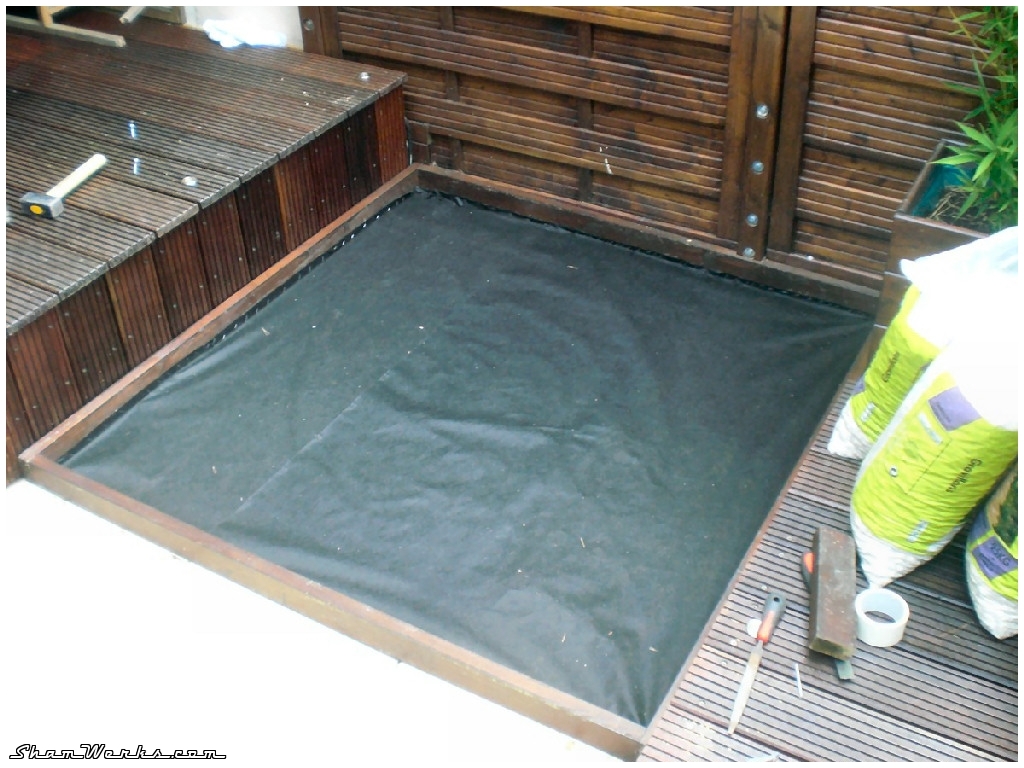

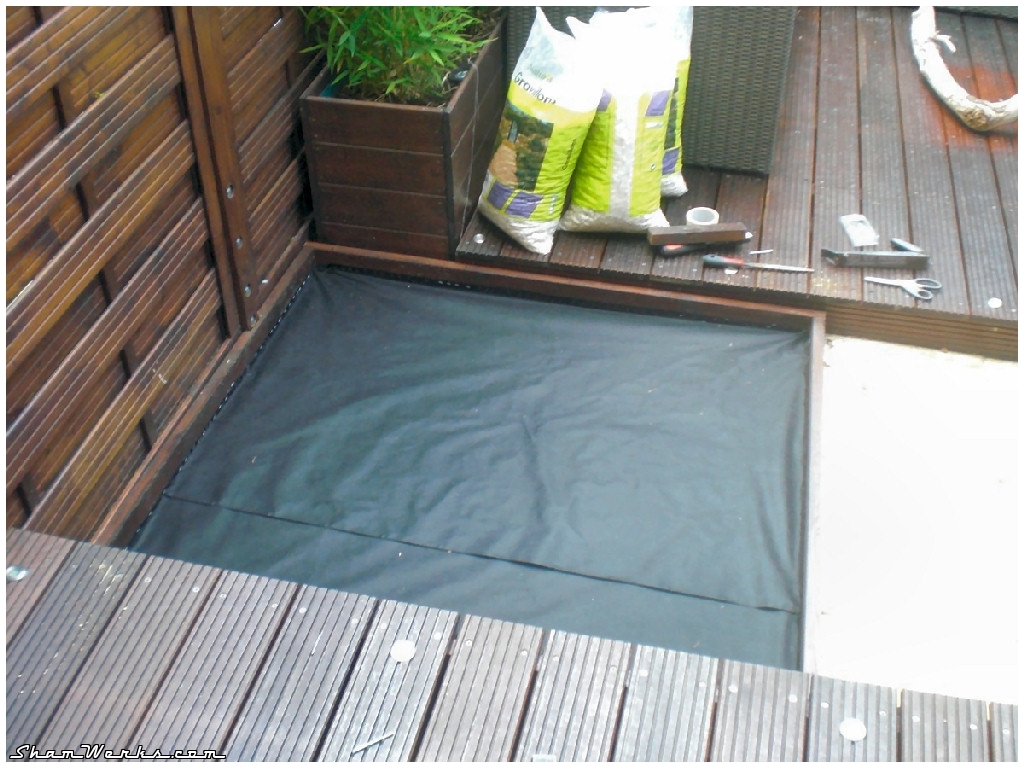

Un fois le cadre en place, j'ai agrafé un tissu géotextile pour couvrir le fond. Le but est que le poids des graviers qui viendront par dessus aide à plaquer le cadre au sol. Sans ça, le sol n'étant pas parfaitement plan, j'aurais rapidement eu des graviers se glissant sous le cadre... A propos des graviers, il est impératif de les rincer abondamment avant de les mettre en place, en frottant les uns contre les autres dans les sacs ils produisent beaucoup de poussière, qui ne demanderait sinon qu'à pourrir la terrasse la première pluie venue...

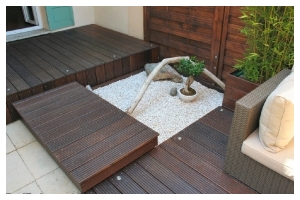

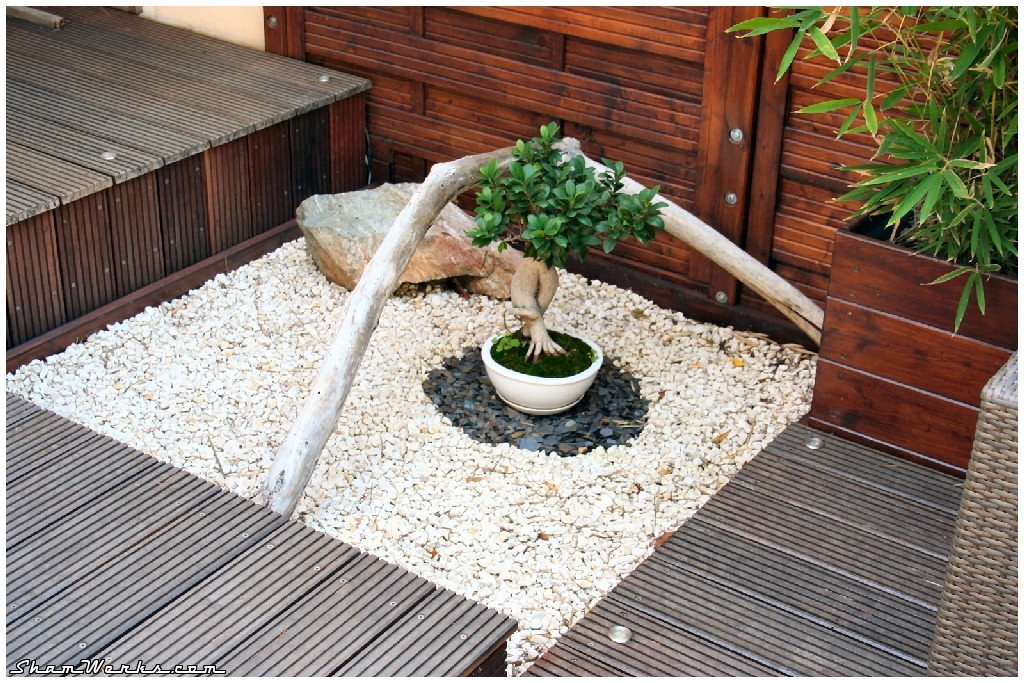

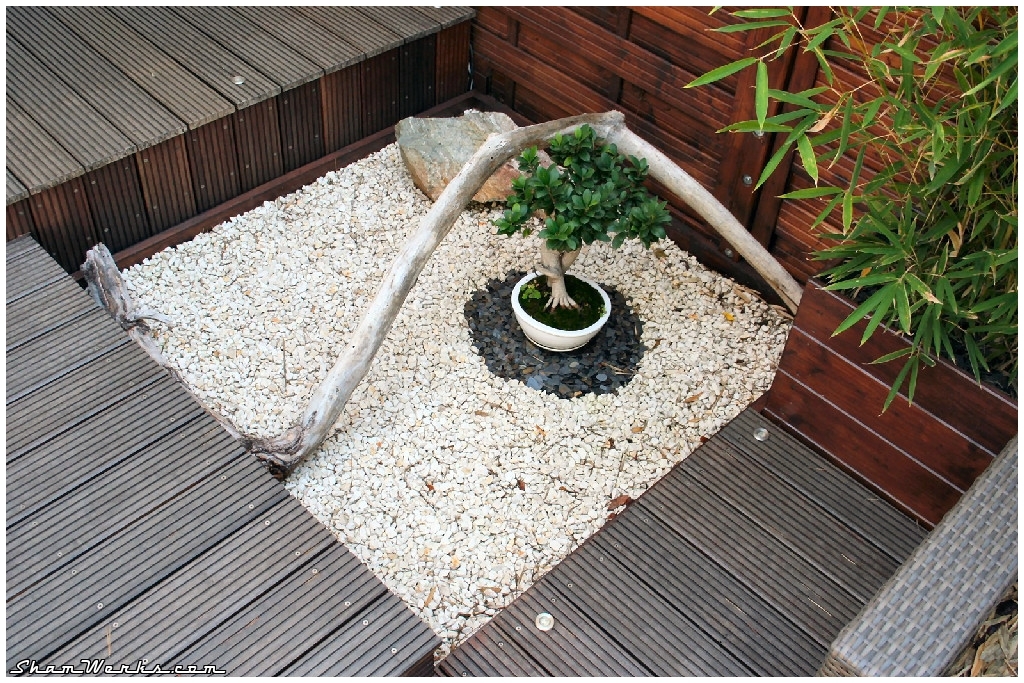

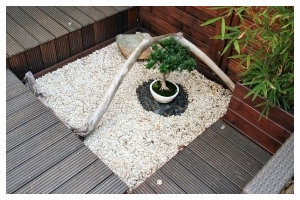

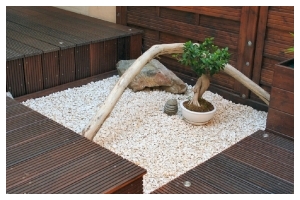

Les photos ci-dessus sont à voir comme "work in progress", l'arrangement de l'ensemble étant juste un premier essai... Il devrait y avoir plus tard une "triade bouddhiste" de granit, une "rivière" en paillettes d'ardoise, et peut-être une "île tortue" couverte de mousse... Le morceau de bois flotté, récupéré sur la plage près de chez moi un lendemain de tempête, n'a rien de traditionnel, mais j'aime bien.
A suivre, l'évolution sera pour le printemps prochain! |
||||||||||||||
| Posté dans : Terrasse Project Affiché 25228 fois. 2 commentaires |
||||||||||||||
Terrasse Project : Ponton entre Decks |
Posté le 30/06/2010 à 02:08 | ||||||||||||||||||||||||||
  Sur la photo de droite, le bois utilisé pour fabriquer la structure. Bon, je dois avouer, j'ai une certaine tendance à sur-dimensionner mes poutres (Kétèb généreux, pour ceux qui connaissent la référence); les principales faisant 11cm de coté (épicéa autoclavé), on doit pouvoir monter à 15 sur le ponton sans qu'il bronche ; c'était mon but, je ne voulait surtout pas d'un truc branlant. Le dessus du ponton fait 79cm de large. Cela a été imposé par la longueur des lames d'almendrillo que j'utilise, pour optimiser chutes : les lames de faisant 240cm, je pouvais en tirer 3 morceaux de 79cm, avec une chute finale négligeable, d'environ 2cm. Ben oui, faut compter la largeur du trait de scie... Du coup, les dimensions de la structure ont été calculées en fonction de la largeur du plateau, en tenant compte d'un débord d'un centimètre pour l'esthétique. Pour faire "propre", j'ai réalisé des assemblage à mi-bois pour la structure. La technique est simple, en utilisant une scie circulaire : on règle précisément la profondeur de coupe en fonction de la partie à supprimer (cf. marquage sur la première photo ci dessous). Ensuite, on fait une série de coupes à quelques millimètres d'intervalle (photo 2) ; les morceaux restant cassent facilement, sont arasés au ciseau à bois, puis finition à la râpe (photo 3). Avec l'habitude, cela se fait rapidement et facilement, et c'est bien plus solide qu'un pauvre assemblage à base de vis et équerres... Et puis c'est plus joli, non?
La poutre centrale est une lambourde me restant de la réalisation du grand deck ; elle ne supporte en fait quasiment pas de poids lorsqu'on marche sur le deck, l'écartement des 2 poutres principales étant faible et les lames de bonne épaisseur... Son rôle est juste de permettre un vissage des lames au centre, pour éviter qu'elles ne "tuilent" en vieillissant!
Les pieds sont chevillés/collés en place. J'utilise un kit Wolfcraft pour les chevilles : on perce d'un coté, on place les petites pointes en cuivre (voir photo) dans les trous, on ajuste la pièce en face, un coup de marteau et on a les repères précis pour percer la seconde partie... Ici, les chevilles n'ont qu'un rôle limité dans la solidité de la liaison : avec une telle surface de contact, la colle PU est indestructible. Par contre, les chevilles permettent d'aligner parfaitement le pied et d'éviter tout glissement pendant le serrage des pièces.
Et voila le résultat, pas tout à fait final, il reste encore à passer deux couches d'huile/saturateur pour protéger le tout. Les lames prendront leur teinte définitive après avoir été traitées, et avoir passé quelques semaines au soleil... Et hop, je vais finir par en voir le bout de ce Terrasse Project!
|
|||||||||||||||||||||||||||
| Posté dans : Terrasse Project Affiché 37565 fois. 1 commentaire |
|||||||||||||||||||||||||||
Terrasse Project : Deck Lounge |
Posté le 24/06/2010 à 11:52 | |||||||||||||||||||||||||||||

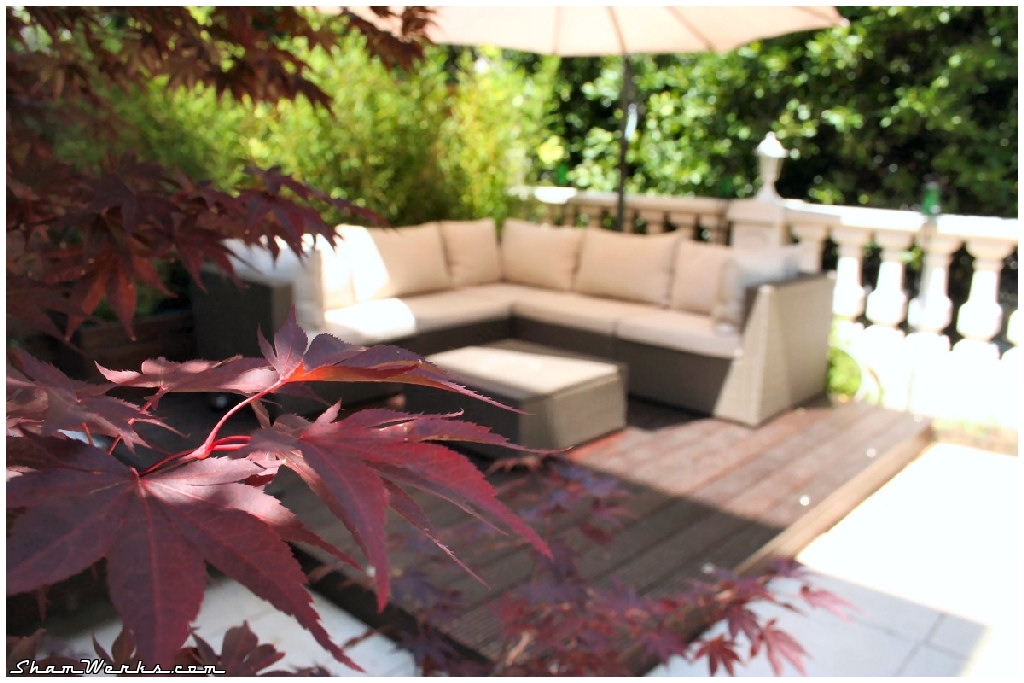

 Je suis bien embêté avec ce post... J'avais toutes les photos de cette partie de la réalisation sur un portable, dont le disque a décidé de rendre l'âme, sans prévenir. M'étant déjà fait avoir dans le passé, je fais des sauvegardes régulières... Mais je venais tout juste de transférer ces photos là depuis mon appareil, donc pas de sauvegarde!
Du coup, je ne peux vous proposer qu'une représentation 3D de la technique employée, et des photos du résultat final... Qui sait, je finirais peut-être par m'offrir les services (très chers) d'une société de récupération de données, et je pourrais finalement vous montrer de vraies photos... Appel aux lecteurs de ShamWerks : si vous avez un bon plan, je suis preneur!
|
||||||||||||||||||||||||||||||
| Posté dans : Terrasse Project Affiché 38090 fois. 1 commentaire |
||||||||||||||||||||||||||||||
 |
 |
|
